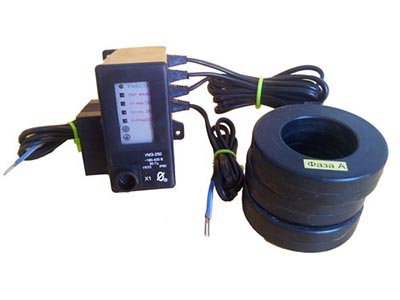

Устройство мониторинга и защиты УМЗ предназначены для защиты электроустановок от аварийных режимов работы, а также осуществления мониторинга – непрерывного наблюдения за работой электродвигателей, регистрации режимов и событий, накопления статистических данных о работе электродвигателей и агрегатов на их основе.
  Устройство мониторинга и защиты УМЗ обеспечивает защитное отключение электродвигателя при возникновении недопустимых (аварийных) режимов работы. УМЗ предназначены для установки в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением 220/380 В. При косвенном подключении через трансформаторы тока УМЗ-2.5Д, УМЗ-5Д могут использоваться в электролиниях на любое напряжение.
  Устройство мониторинга и защиты УМЗ обеспечивает функции защиты следующих видов:
   • трехуровневую защиту от перегрузки по току с раздельной регулировкой по каждому уровню выдержки времени на отключение, в том числе по току отсечки;
   • защиту от недогрузки по току;
   • защиту от неполнофазного режима работы;
   • защиту от превышения допустимого дисбаланса токов;
   • защиту от частых пусков.
   Устройство рекомендуется устанавливать в закрытых шкафах совместно с другим пусковым электрооборудованием. Корпус имеет крепление на DIN-рейку.
   Подключение УМЗ производится в соответствии со схемой. Устройство и его датчики при необходимости могут устанавливаться в раздельных шкафах (например, датчики – в силовом шкафу, устройство – в шкафу автоматики). В этом случае может потребоваться увеличение длины соединения между блоком датчиков тока и устройством. Потребитель имеет право самостоятельно нарастить соединительную линию, подключаемую к клеммам, если это необходимо по техническим соображениям. Допускается увеличение длины соединения до 20 м однотипным проводом (ШВВП 2*0.5) или витой парой проводов сечением 0,5 – 0,75 мм кв. с соблюдением исходной полярности соединения. Соединительная линия должна быть надежно изолирована от других токоведущих частей и земли.
  Устройство мониторинга и защиты УМЗ изготавливается девяти номиналов: УМЗ-2.5, УМЗ-5, УМЗ-10, УМЗ-25, УМЗ-50, УМЗ-125, УМЗ-250, УМЗ-500 и УМЗ-1250, соответствующих пределам уставок номинального тока. Корпус имеет крепление на DIN-рейку.
   Устройство мониторинга и защиты УМЗ-Д (OLED) : УМЗ-2.5, УМЗ-5, УМЗ-10, УМЗ-25, УМЗ-50, УМЗ-125, УМЗ-250, УМЗ-500 и УМЗ-1250 осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее.
   При выходе режима по току за пределы уставок включается прерывисто один из индикаторов аварий, указывая причину возникших проблем.
   Если причина возникшей проблемы не устраняется в течение установленного времени, Устройство мониторинга и защиты УМЗ переходит в режим “АВАРИЯ”, индикатор “РАБОТА” гаснет и включается непрерывно один из индикаторов аварий с одновременным размыканием (или замыкании) цепи выводов управляющего ключа УМЗ-Д (OLED) :
   - КЗ - короткое замыкание в ЭУ;
   - Перегрузка - перегрузка по току ЭУ;
   - Сухой ход - холостой ход ЭУ;
   - Дисбаланс - превышение дисбаланса токов в фазах ЭУ;
   - Oбрыв Фазы - неполнофазный режим в ЭУ;
   - Утечка - нарушение изоляции ЭУ.
   Деблокировка защиты и возврат устройства в исходное состояние при необходимости осуществляется снятием напряжения сетевого питания с УМЗ-Д (OLED) на время более 1 сек., или по команде с клавиатуры, или по команде с ПК.
   Встроенная функция предпускового контроля обеспечивает блокировку запуска ЭУ при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня 500 кОм.
   УМЗ обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов.
   Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь управляющего контактора или автоматического выключателя.

Скачать подробное описание на Устройство мониторинга и защиты УМЗ в формате .pdf (142 кб)

   • УМЗ обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов, при подключении модуля КС;
   • УМЗ обеспечивает блокировку запуска электродвигателя при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня, при подключении модуля М1;
   • УМЗ обеспечивает включение светодиодного индикатора при достижении предаварийного и аварийного режимов, при подключении модуля ИС;
   • УМЗ работает совместно с пультом управления ПУ-04С, обеспечивающим считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи. Один пульт может обслуживать любое количество УМЗ;
   • УМЗ работает также совместно с пультом управления ПУ-04Л, обеспечивающим считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать любое количество УМЗ;
   • УМЗ работает совместно с Адаптером USB, обеспечивающим передачу накопленных данных в персональный компьютер ПК (ноутбук) и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени. Один Адаптер USB может обслуживать любое количество УМЗ;
   • УМЗ работает совместно с мобильным устройством сбора данных УСИМ, обеспечивающим оперативный сбор данных с приборов и их передачу в компьютер для последующей обработки и документирования. Одно устройство может обслуживать любое количество УМЗ;
   • УМЗ работает совместно с системой радиального интерфейса удаленного сбора данных СИРИУС , используемой для удаленного (до 1000 метров) сбора информации о работе электроустановок;
   • УМЗ работает совместно с Адаптером Ethernet , используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов и обеспечивающим согласование протокола передачи данных приборов защиты/мониторинга электрооборудования и протокола передачи сети Ethernet.
   • УМЗ работает совместно с Адаптером RS-485 , используемым для подключения прибора к информационным системам, работающим под управлением SCADA систем, реализующим протокол передачи данных MODBUS RTU.
   • Средний срок службы УМЗ - не менее 5 лет.
   Средняя наработка на отказ составляет не менее 25000 часов.

Скачать подробное описание на Устройство мониторинга и защиты УМЗ в формате .pdf (142 кб)

  Устройство мониторинга и защиты УМЗ-Д (OLED) изготавливается девяти номиналов: УМЗ-2.5, УМЗ-5, УМЗ-10, УМЗ-25, УМЗ-50, УМЗ-125, УМЗ-250, УМЗ-500 и УМЗ-1250, соответствующих пределу контролируемых токов в амперах.

   • Управляющий контакт УМЗ коммутирует электрическую цепь переменного тока от 0.01 до 2 А при напряжении до 420 В;
   • Управляющий контакт УМЗ допускает перегрузку до 10 А в течение времени не более 0.5 сек;
   • Питание УМЗ осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой (50 ± 2) Гц;
   • Мощность, потребляемая УМЗ от сети, - не более 2 Вт;
   • Габаритные размеры УМЗ-Д – не более 109 х 96 х 50 мм;
   • Длина кабеля от УМЗ-Д до датчиков тока – 800 ± 50 мм;
   • Изготавливается в исполнении УХЛ категории 3 по ГОСТ; 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С. (По желанию потребителя температурный диапазон может быть увеличен);
   • Средний срок службы УМЗ - не менее 5 лет.
   Средняя наработка на отказ составляет не менее 25000 часов.

Скачать подробное описание на Устройство мониторинга и защиты УМЗ в формате .pdf (142 кб)

   В комплект поставки Устройство мониторинга и защиты УМЗ входят:
   Устройство мониторинга и защиты УМЗ - 1 шт;
   Паспорт на Устройство мониторинга и защиты УМЗ - 1 шт;
   Пульт управления ПУ-04C (проводная связь), ПУ-04Л (оптическая связь) - 1 шт;*

   Примечание: Пульт управления ПУ-04C, ПУ-04Л входит в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество Устройств мониторинга и защиты УМЗ

  Уточняйте модель Устройство мониторинга и защиты УМЗ при заказе:
  Устройство мониторинга и защиты УМЗ изготавливается девяти номиналов: УМЗ-2.5, УМЗ-5, УМЗ-10, УМЗ-25, УМЗ-50, УМЗ-125, УМЗ-250, УМЗ-500 и УМЗ-1250, соответствующих пределу контролируемых токов в амперах.
