Монитор двигателя МД-4М предназначен для осуществления мониторинга – непрерывного наблюдения за работой электродвигателя, регистрации режимов и событий, накопления статистических данных о работе электродвигателей и агрегатов на их основе. Регистрируется информация о запусках, нормальных и аварийных отключениях электродвигателя, перерывах и отключениях электроснабжения с фиксацией даты и времени событий и их параметров: контролируемых токов и причины аварии на момент аварийного отключения, пускового тока и времени выхода на режим контролируемого электродвигателя при его запуске, длительности перерыва электроснабжения, ведется учет времени наработки, числа нормальных и аварийных отключений электродвигателя и ряд других параметров.
   Монитор двигателя МД-4М обеспечивает защитное отключение электродвигателя при возникновении недопустимых (аварийных) режимов работы. При косвенном подключении через трансформаторы тока мониторы МД-4М-2.5, МД-4-5 могут использоваться в электролиниях на любое напряжение.
   Монитор двигателя МД-4М дополнительно обладает функцией накопления и записи истории работы электроустановки на внешнюю карту памяти формата Micro SD.
   Монитор двигателя МД-4М обеспечивает функции защиты следующих видов:
   трехуровневую защиту от перегрузки по току с раздельной регулировкой по каждому уровню выдержки времени на отключение, в том числе по току отсечки;
   защиту от недогрузки по току;
   защиту от неполнофазного режима работы;
   защиту от превышения допустимого дисбаланса токов.
   Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь исполнительного контактора или автоматического выключателя.
   При подключении ряда дополнительных устройств (поставляются по требованию заказчика) монитор двигателя МД-4М обеспечивает:
   включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов (модуль КС);
   блокировку запуска электродвигателя при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня (модуль М1);
   включение светодиодного индикатора при достижении предаварийного и аварийного режимов (модуль ИС).
   Монитор двигателя МД-4М работает совместно с пультом управления ПУ-04C (Сервис) (входит в комплект поставки по требованию заказчика), обеспечивающим считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи. Один пульт может обслуживать любое количество мониторов.
   Монитор двигателя МД-4М работает также совместно с пультом управления ПУ-04Л (входит в комплект поставки по требованию заказчика), обеспечивающим считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать любое количество мониторов.
   Монитор двигателя МД-4М работает также совместно с пультом управления ПУ-04Т (Технолог) (входит в комплект поставки по требованию заказчика), обеспечивающим только считывание данных из монитора по беспроводному оптическому каналу связи без возможности программирования уставок и удаления (стирания) накопленных данных. Один пульт может обслуживать любое количество мониторов.

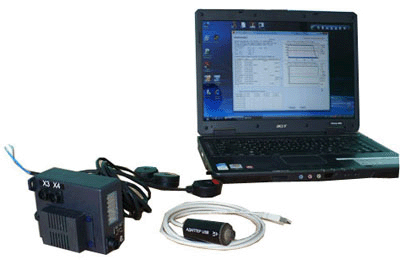

   Монитор двигателя МД-4М работает совместно с Адаптером USB (изготавливается и поставляется отдельно по требованию заказчика), обеспечивающим передачу накопленных данных в персональный компьютер ПК (ноутбук) и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени. Один Адаптер USB может обслуживать любое количество мониторов.

Скачать подробное описание на МД-4М в формате .pdf (353 кб)

   • Монитор двигателя МД-4М обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов, при подключении модуля КС;
   • Монитор двигателя МД-4М обеспечивает блокировку запуска электродвигателя при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня, при подключении модуля М1;
   • Монитор двигателя МД-4М обеспечивает включение светодиодного индикатора при достижении предаварийного и аварийного режимов, при подключении модуля ИС;
   • Монитор двигателя МД-4М работает совместно с пультом управления ПУ-04С, обеспечивающим считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи. Один пульт может обслуживать любое количество УМЗ;
   • Монитор двигателя МД-4М работает также совместно с пультом управления ПУ-04Л, обеспечивающим считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать любое количество УМЗ;
   • Монитор двигателя МД-4М работает совместно с Адаптером USB, обеспечивающим передачу накопленных данных в персональный компьютер ПК (ноутбук) и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени. Один Адаптер USB может обслуживать любое количество УМЗ;
   • Монитор двигателя МД-4М работает совместно с мобильным устройством сбора данных УСИМ, обеспечивающим оперативный сбор данных с приборов и их передачу в компьютер для последующей обработки и документирования. Одно устройство может обслуживать любое количество УМЗ;
   • Монитор двигателя МД-4М работает совместно с системой радиального интерфейса удаленного сбора данных СИРИУС , используемой для удаленного (до 1000 метров) сбора информации о работе электроустановок;
   • Монитор двигателя МД-4М работает совместно с Адаптером Ethernet , используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов и обеспечивающим согласование протокола передачи данных приборов защиты/мониторинга электрооборудования и протокола передачи сети Ethernet.
   • Монитор двигателя МД-4Мработает совместно с Адаптером RS-485 , используемым для подключения прибора к информационным системам, работающим под управлением SCADA систем, реализующим протокол передачи данных MODBUS RTU.
   • Средний срок службы Монитор двигателя МД-4М - не менее 5 лет.
   Средняя наработка на отказ составляет не менее 25000 часов.

Скачать подробное описание на Монитор двигателя МД-4М в формате .pdf (142 кб)

   Монитор двигателя МД-4М изготавливается девяти номиналов: 2.5, 5, 12.5, 25, 50, 125, 250, 500 и 1250, соответствующих пределам уставок по току в амперах.
  Пределы контролируемых токов при относительной погрешности не более 10%:
   МД-4М-2,5 от 0,5А до 12,5А;
   МД-4М-5 от 1А до 25А;
   МД-4М-12,5 от 2А до 62,5А;
   МД-4М-25 от 5А до 125А;
   МД-4М-50 от 10А до 250А;
   МД-4М-125 от 20А до 625А;
   МД-4М-250 от 50А до 1250А;
   МД-4М-500 от 100А до 2500А;
   МД-4М-1250 от 200А до 6250А.
   Габаритные размеры монитора двигателя МД-4М - не более 70 х 80 х 105 мм (без датчиков тока).
   Масса монитора двигателя МД-4М:
   МД-4М-2,5; МД-4М-5; МД-4М-12,5 не более 0.4 Кг;
   МД-4М-25; МД-4М-50; МД-4М-125 не более 0.5 Кг;
   МД-4М-250; МД-4М-500 не более 1.0 Кг;
   МД-4М-1250 не более 1.5 Кг;
   Монитор двигателя МД-4 изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от минус 60 до +60 °С при относительной влажности до 98% при 25 °С.
   Степень защиты корпуса - IP60. Степень защиты корпуса ключа – IP30.

   Монитор МД-4М-125 - с пределами уставок по току до 125 А без дополнительных устройств.
   Монитор МД-4М-125-M1 - с пределами уставок по току до 125 А с модулем контроля утечки М1.
   Монитор МД-4М-125-М1-ИС - с пределами уставок по току до 125 А с модулем контроля утечки М1 и индикатором сигнальным ИС.
   Монитор МД-4М-125-КС - с пределами уставок по току до 125 А с контактом сигнальным КС.

   В комплект поставки монитора двигателя МД-2 входят:
   Монитор двигателя МД-4М - 1 шт;
   Паспорт на Монитор двигателя МД-4М - 1 шт;
   Пульт управления ПУ-04С, ПУ-04Т, ПУ-04Л - 1 шт*;
   Адаптер USB - 1 шт*;
   Примечание: Пульт управления ПУ-04С, ПУ-04Т, ПУ-04Л и Адаптер USB входит в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество реле.
